Алгоритмы с ветвлениями. Часть 3

Контроль знаний

Тест: Алгоритмы с ветвлениями 3

  Пример. Задано число x. Если число четное, то нарисовать на экране зеленый прямоугольник, а если нечетное, то красный круг.



Этапы выполнения задания.

I. Определение исходных данных: переменная x (введенное число).

II. Определение результатов: рисунок, зависящий от значения x.

III. Алгоритм решения задачи.

1.  Ввод исходных данных

2. Результат будет зависеть от того, истинным или ложным является значение логического выражения x mod 2=0. Для решения воспользуемся условным оператором.

3. Вывод результата.

IV. Описание переменных:

Переменная x – integer.

V. Программа:

uses graphabc;
var x:integer;
begin
   writeln(' Введите значение х=');readln(x);
   if x mod 2=0 then
                             begin
                        rectangle(150,150,450,350);

                        FloodFill(153,153,clgreen);
                             end
                          else
                             begin
                        circle(400,300,100);

                        FloodFill(400,300,clred);
                             end;
end.

Можешь загрузить!       Пример

VI. Тестирование программы:

1. Запустите программу и введите значение x=2.

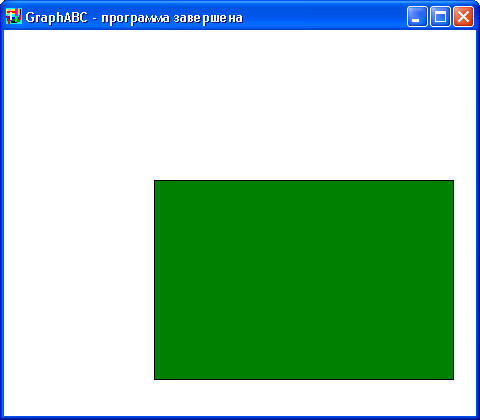

Проверьте, результат должен быть следующим:

2. Поэкспериментируйте с программой вводя различные значения.

3. Заполните таблицу

	1	2	3
х	13	0	-25
Рисунок

4. Найдите в программе составные операторы и объясните зачем они здесь нужны.

5. Какие минимальные изменения нужно внести в программу, что бы для четных чисел рисовался красный круг, а для нечетных – зеленый квадрат?

6. Внесите в программу изменения, так что бы пользователю задавался один из вопросов: 'Введи цвет прямоугольника' или 'Введи цвет круга'.

  Проверка знаний

Тест: Алгоритмы с ветвлениями 4

  Самостоятельная работа

1. Задано число x. Если число нечетное, то нарисовать на экране овал, в котором горизонтальный радиус больше вертикального, а если четное, овал, в котором вертикальный радиус больше горизонтального.

2. Задано число x. Нарисовать на экране круг, вписанный в квадрат, если число x положительное или квадрат, вписанный в круг, если число x неотрицательное.

3. Заданы два числа x, y. Нарисовать на экране компьютера эллипс c горизонтальным и вертикальным радиусами, равными x и y. Если x<1, или x>400, или y<1, или y>300 , то выдать сообщение о том, что эллипс нарисовать нельзя.
